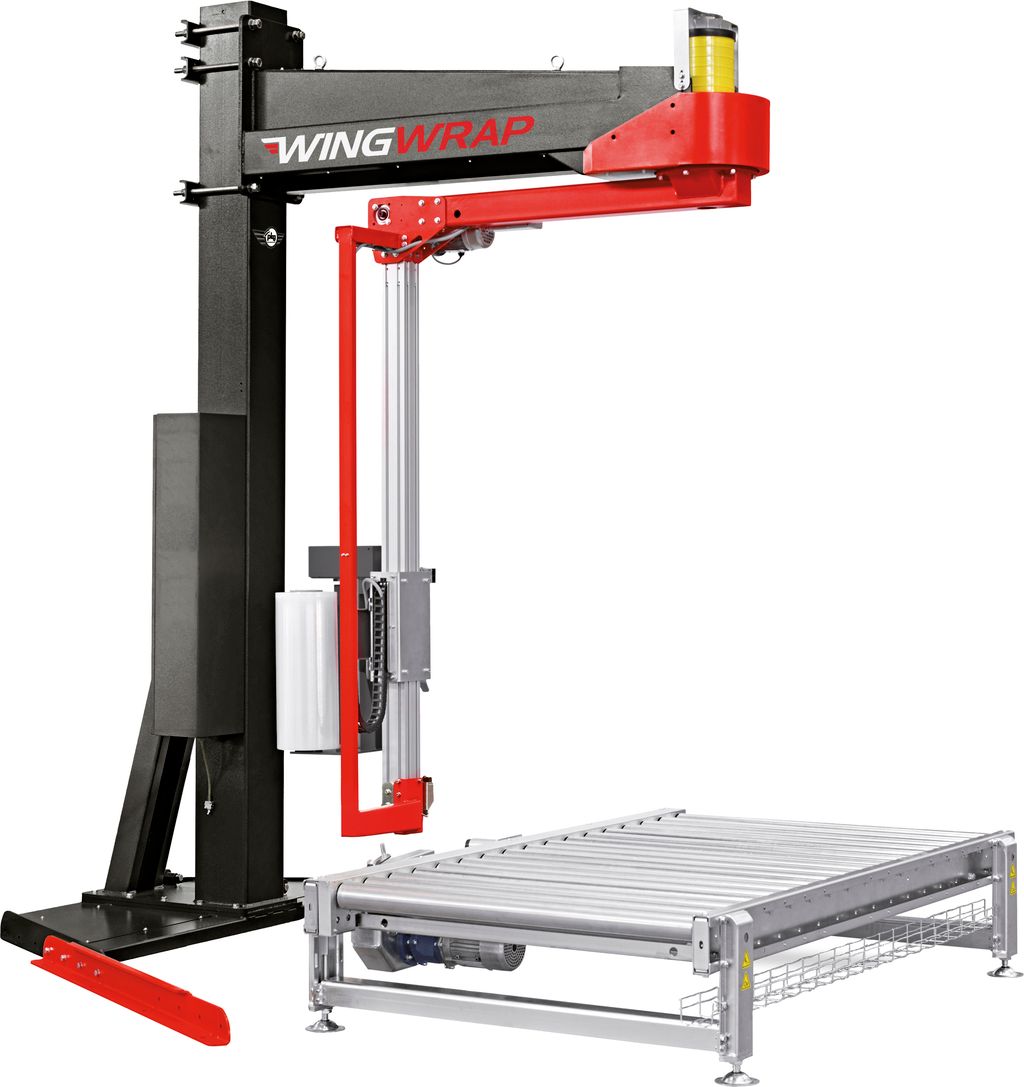

FONCTIONNEMENT DE LA BANDEROLEUSE À BRAS TOURNANT
La banderoleuse à bras tournant protège colis et palettes de toutes dimensions, formes et charges, en déposant un film polyéthylène étirable ou pré-étiré.
Dans sa version 100 % automatique, la banderoleuse dispose d’un convoyeur à rouleaux motorisés, en entrée et en sortie.
Dans la version semi-automatique, le bras tourne autour des colis posés au sol. Sa partie basse présente un anneau anti-intrusion pour sécuriser le périmètre. En version murale, la banderoleuse se passe de mât.
Prédisposition pour presseur pneumatique
Engrenage par pignons pour une haute fiabilité de rotation du bras
Alimentation :
| Dimensions (en mm) | |
|---|---|
| chassis + mât (standard) | 2411 x 2917 x 3125 |
| hauteur utile banderolage | 2000 (palette incluse) |
| alimentation | 240 V (mono + terre) 50 Hz |
| puissance | 1,5 kW 6A |
| Film étirable : | |
| laize de la bobine | 500 mm |
| diam. interne mandrin | ø 76 mm |
| poids max . bobine | 16 kg |
| diam. ext. bobine | 260 mm |
| type de film : (selon le chariot) | PE étirable ou préétiré |
| épaisseur | 8 à 35 μm |
| collant du film: | interne, externe, double face |
Dimensions max. du colis :
| ø | 2000 | 2200 |
| L | 1200 | 1400 |
| I | 1200 | 1400 |
| H | 2000 | 2000 |
En option
| H | 2500 | 2500 |
| H | 3000 | 3000 |
Version semi-auto
| Kg | ∞ | ∞ |
Mode opératoir
- ∙ l’opérateur centre la palette devant la machine
- ∙ il accroche le film sur la palette
- ∙ puis appuie sur le bouton de démarrage
- ∙ la machine effectue son cycle automatiquement
- ∙ l’opérateur coupe le film et récupère la palette
- ∙ la machine est ensuite prête pour le prochain banderolage
- ∙ à noter que la pose et/ou coupe du film peuvent être automatiques (en option)
Panneau de commandes
Un pupitre permet une prise en main rapide de la machine :
- ∙ sectionneur
- ∙ démarrage
- ∙ arrêt d’urgence
- ∙ RESET
- ∙ paramétrage de la machine avec écran LCD
Sécurité et pilotage de la banderoleuse :
- ∙ rotation du bras par des engrenages haute fiabilité, résistants à l’épreuve des plus fortes tensions et mouvements
- ∙ lecture de la hauteur de la charge par photocellule
- ∙ alarme en début / fin de cycle de banderolage
- ∙ palpeur anti-collision pour l’arrêt d’urgence du bras lorsqu’un obstacle est détecté
- ∙ circuit électrique avec bouton d’arrêt d’urgence et RESET conformes aux normes de sécurité CE
- ∙ paramètres verrouillables
Sur la banderoleuse automatique :
- ∙ 2 photocellules d’arrêt de sécurité sur le convoyeur d’entrée de palettes
- ∙ tableau de commande à microprocesseur à panneau numérique avec la possibilité de
- ∙ programmer et de mémoriser jusqu’à 99 cycles de banderolage (programmables et
- ∙ personnalisables en fonction des exigences d’utilisation)
- ∙ un groupe pince et coupe automatique
Pour la machine semi-automatique :
- ∙ ouverture pour chariot élévateur (des deux côtés)
- ∙ protections périmétriques en option
Paramètres réglables sur le panneau de commandes :
Banderoleuse automatique :
- ∙ la vitesse de rotation
- ∙ vitesse du chariot montée / desc. séparément
- ∙ tours de palette à la base / au sommet (sép.)
- ∙ temporisation pour recouvrement palette
- ∙ rapport de tension réglable montée/descente (sauf version “frein mécanique”)
- ∙ rapport de préétirage montée/descente (en version “préétiage motorisé variable”)
- ∙ renfort à une hauteur choisie avec possibilité de réglage des tours de renfort
Banderoleuse semi-automatique :
Toutes les fonctions du cycle de base de la machine tout-automatique, plus :
- ∙ banderolage avec départ à une hauteur prédéfinie
- ∙ ou avec départ et arrêt en des points donnés
- ∙ coupe du film (en option, et non disponible en version “frein mécanique”)
- ∙ renfort à une hauteur choisie
Cycles spécifiques sélectionnables depuis le tableau :
- ∙ cycle manuel
- ∙ montée et descente ensemble
- ∙ montée / descente seules
- ∙ cycle dépose de coiffe étanche à l’eau
Accessoires et versions
Banderoleuse semi-automatique
Banderoleuse murale
Armoire électrique avec panneau de contrôle, positionnée selon la demande
Chariot porte-bobine
pré-étirage motorisé :
un système de chargement rapide du film, équipé de protection opérateur avec contrôle électronique de la tension sur la charge
Rapport de préétirage :
- fixe, à rapport interchangeable de 150, 200 ou 250 %, ou
- variable de 120 à 400 % avec 2 moteurs
Frein électromagnétique
Chariot à frein mécanique
Presseur pneumatique
-
de forme rectangulaire ou ronde
Groupe pince et coupe
Coupe-film automatique
Soudeuse de fin de cycle
-
pour la fixation de l’excédent de film
-
Soudeuse composée de plaques téflonées, avec réglage de la température et du temps de soudure
Mâts :
-
hauteurs utiles de banderolage :
– 2500 mm
– 3000 mm
L’application
-
Elle permet de contrôler toutes les configurations de la machine et d’en visualiser les états de fonctionnement.
-
La première page de l’application permet de voir d’un seul coup d’oeil l’état de la toutes les machines connectées
Mais encore…
- La machine propose un cycle de banderolage à hauteur préétablie pour les produits noirs ou réfléchissants
- Pour banderoler ce type d’objets, nous vous proposons l’option de photocellule pour produits noirs ou réfléchissants
- En cas de besoins spécifiques, pour banderoler des produits de formes ou finitions particulières, il est possible de personnaliser les programmes du panneau de commandes.
- N’hésitez pas à revenir vers nos équipes commerciales pour cette option.
