Robots de palettisation

Contrairement à la banderoleuse à plateau, le robot de palettisation est mobile et tourne autour de vos palettes.

Il assure les mêmes fonctions : solidariser vos produits à la palette et préparer vos palettes à l’expédition et au transport…

Il existe de nombreuses déclinaisons de hauteurs de mâts, de type de dépose de film et d’options…

Présentation

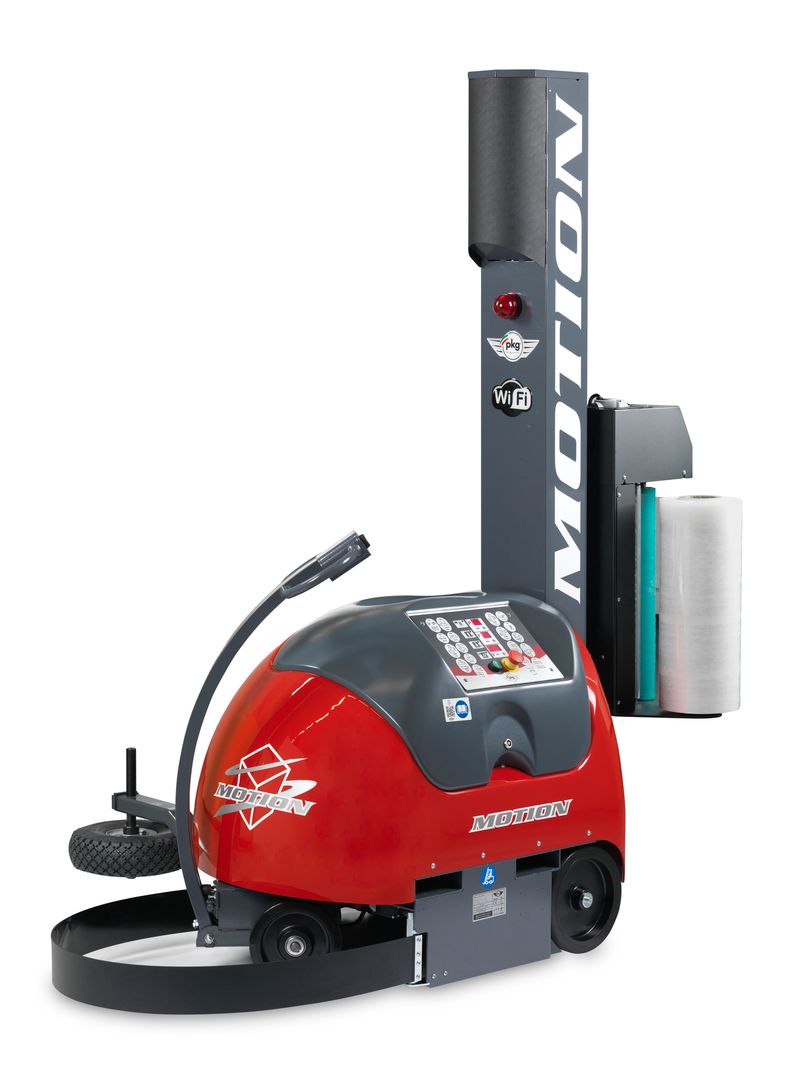

Dirigé par l’opérateur à l’aide d’un timon, le robot banderoleur protège les palettes de toutes dimensions, formes et charges, par la dépose automatique de film polyéthylène étirable ou préétiré.

  • mât (déplacement vertical de la bobine)
  • chariot porte-bobine (le film étirable)
  • timon
    (commandes déplacement motorisé avant et arrière pour positionner la roue palpeuse)
  • tableau de commandes à microprocesseur
    (réglage de la vitesse, choix du cycle de banderolage, possibilité de le personnaliser, boutons de gestion manuelle, interrupteur général)
  • roue palpeuse

Mais aussi…

  • 2 batteries AGV de 12 V – 110 Ah en série
  • chargeur de batterie à haute fréquence intégrée
  • lecture de la hauteur de charge par photocellule
  • ouverture pour chariot élévateur gauche et droite
Dimensions (standard)
ht. utile banderolage : 2150 mm
chassis + mât : 680 x 1765 x 2070
Alimentation :
tension 230 Volt
fréquence (monophasé) 50/60 Hz
chargeur intégré durée : 8 à 10 h
prod. avec une charge env. 150 palettes
Film étirable :
laize de la bobine 500 mm
diam. interne mandrin ø 76 mm
poids max . bobine 16 kg
type de film (selon chariot): PE étirable ou préétiré
épaisseur 8 à 35 μm
collant du film interne, externe, et double face

robot-palletisation-boucard

Mâts

Hauteurs utiles de banderolage :
2150 mm
– 2650 mm
– 2950 mm
– 3450 mm

robot-palletisation-4

Chariot porte-bobine :

Chariot à frein mécanique

robot-palletisation-5

Chariot porte-bobine :

Frein électromagnétique

robot-palletisation-1

Coupe film automatique :

robot-palletisation-batterie

Batterie :

3 options :

  • La batterie intégrée seule : autonomie pour environ 120 palettes “Europe” (de 1200 x 800 x H 2200)
  • Une grosse batterie type chariot élévateur (150 palettes)
  • 2e batterie avec chargeur externe

robot-palletisation-3

Chariot porte-bobine :

pré-étirage motorisé :
– fixe, à rapport interchangeable de 150, 200 ou 250 %, ou
– variable de 120 à 400 % avec 2 moteurs

Roues non-marquantes :

Equipées de caoutchouc blanc, de telle sorte qu’elles ne puissent pas marquer le sol de votre atelier

Sécurité et pilotage :

  • Alarme en début / fin de cycle de banderolage
  • Verrouillage
  • Lecture de la hauteur de la charge par photocellule
  • Cycles sélectionnables depuis le tableau :
    montée et descente ensemble
    montée / descente seules
  • La charge palettisée étant disposée au sol, l’opérateur dirige le robot vers la palette bois à l’aide du timon, qui comporte les commandes électriques manuelles de déplacement (avant/arrière), pour positionner la roue palpeuse

  • Il fixe l’extrémité du film à la palette et choisit le programme de banderolage à partir du panneau de commandes, puis lance le cycle automatique

  • A la fin du cycle de banderolage, le robot s’arrête automatiquement ; l’opérateur coupe le film et conduit le robot vers une autre charge à banderoler

Paramètres réglables sur le tableau :

  • Vitesse d’avancement du robot (réglable jusqu’à 93 m/minute)
  • Vitesse du chariot montée / desc. séparément
  • Tours de palette à la base / au sommet (sép.)
  • Temporisation pour recouvrement palette
  • Rapport de préétirage montée/descente (sauf version “préétiage motorisé variable”)
  • Rapport de tension réglable montée/descente (sauf version “frein mécanique”)
  • Possibilité d’enregistrer jusqu’à 90 programmes
  • Fonctions activables sur le cycle de base
    – boutons de gestion manuelle du robot
    – afficheur de cotes
    – banderolage avec départ à une hauteur préfédéfinie
    – ou avec départ et arrêt en des points donnés
    – coupe du film (sauf version “frein mécanique”)
    – renfort à une hauteur choisie
    – dépose de coiffe

  • Personnalisation possible des programmes en cas de besoins spécifiques :
    merci de revenir vers nos équipes commerciales pour cette option
